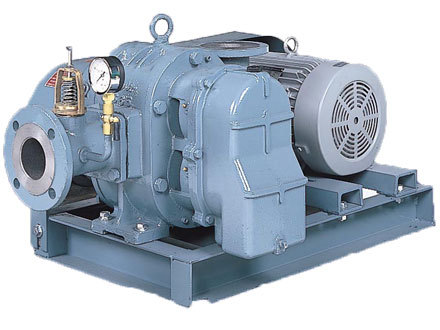

ANLET-BS系列
ANLET-BS系列
ANLET-BS系列
- 产品详情
- 产品参数
主要用途
洗衣机的真空干燥。
规范
CT4-50LE | CT4-65LE | CT4-150LE | CT4-200LE | CT4-300LE | CT4-450LE | CT4-700L | |
吸气口径（A） | 二十五 | 二十五 | 50 | 50 | 80 | 80 | 80 |
排料口径（A） | 二十五 | 二十五 | 40 | 40 | 50 | 50 | 65 |
设计排气速度（m 3 / min） | 0.77 | 1个 | 2.38 | 3.22 | 5.23 | 7.21 | 11.5 |
电机功率（kW） | 1.5 | 2.2 | 3.7 | 5.5 5.5 | 7.5 7.5 | 11 | 15 |
转速（min-1） | 2800 | 3600 | 1700 | 2300 | 1450 | 2000 | 2000 |
冷却水量（L / min） | 2 | 2 | 7 | 7 | 15 | 15 | 15 |
噪声dB（A） | 73 | 74 | 77 | 79 | 83 | 85 | 85 |
* CT4-50LE / 65LE电机为三相/ 200V / 2P。CT4-150LE-450LE / 700L电机为三相/ 200V / 4P。
*与机械增压器（ST1型）组合使用时，可以实现更高的真空度和更大的排气量。
特性曲线
尺寸图
图号1
图号2
图3
图号4
标准配件
皮带罩，V皮带轮，V皮带，排气消音器，冷却水管路，地脚螺栓
单位：毫米
模型 | 大号 | w ^ | H | 质量（公斤） | 图号 |
CT4-50LE | 520 | 513 | 583 | 130 | 1个 |
CT4-65LE | 520 | 513 | 583 | 134 | 1个 |
CT4-150LE | 745 | 746 | 855 | 360 | 2 |
CT4-200LE | 745 | 746 | 855 | 370 | 2 |
CT4-300LE | 912 | 949 | 1006 | 630 | 3 |
CT4-450LE | 912 | 949 | 1006 | 655 | 3 |
CT4-700L | 960 | 1185 | 1155 | 1100 | 四个 |
*重量是标准附件的近似值。
